宁波正顺塑业科技有限公司,欢迎广大新老客户来电来函咨询访问!

13905848678400-088-2529

功能级PC薄膜/PC板 当前位置:首页 > 产品中心 > 功能级PC薄膜/PC板
< >
产品特性

PC板名为聚碳酸酯(Polycarbonate)板,缩写为PC板,是一种无色透明的无定性热塑性材料, 超高耐磨光学加硬PC板材是当今领先的光学材料科技的结晶突出特点,产品具有坚硬,刚度好,强度高,有韧性,摩擦系数小,尺寸稳定性高等优点。常做颜色:透明。其化学性质表现为耐油、耐酸、不耐强碱,不耐紫外线,故不适于室外使用:物理性能为无色透明、耐热、抗冲击,耐磨性能比PMMA差,需对其表面进行改良性处

 PC板名为聚碳酸酯(Polycarbonate)板,缩写为PC板,是一种无色透明的无定性热塑性材料, 超高耐磨光学加硬PC板材是当今领先的光学材料科技的结晶突出特点,产品具有坚硬,刚度好,强度高,有韧性,摩擦系数小,尺寸稳定性高等优点。

常做颜色:透明。

其化学性质表现为耐油、耐酸、不耐强碱,不耐紫外线,故不适于室外使用;

物理性能为无色透明、耐热、抗冲击,耐磨性能比PMMA差,需对其表面进行改良性处理,即纳米硬化(Hard coating)处理。

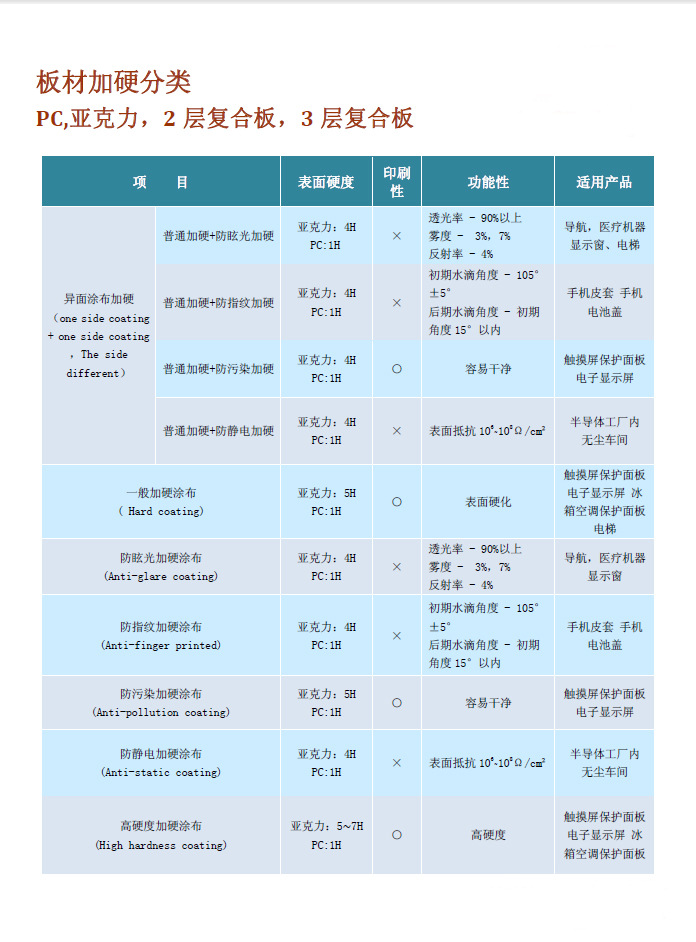

硬化后表面硬度可达到HB-1H,且具有防刮花、耐磨擦、防雾化、防眩光、防静电、防指纹的性能,

可根据要求对板材进行单面或者双面硬化处理。

因PC板具有良好的机械性能,故是制造通讯产品、数码产品、高档电器产品面板镜片之理想材料。


表面硬化PC板/PC薄膜产品物性一览表



²        高度透明,片材形式

²        单面/双面硬化,高抗划花


项目

物性

性能指标

单位

测试条件

测试标准

光学性能

雾度

<0.5

%

-

ASTM D1003

透光率

≥90

%

-

ASTM D1003

物理性能

密度

1.2

g/cm3

-

ISO 1183

铅笔硬度

HB~H

-

1000g

ASTM D3363

耐磨性

无破损

-

0000#钢丝绒,以250g/cm2压力,5cm行程往复25次

-

耐温水性

无变化

-

80℃(温水中)×10min

-

耐湿性

无变化

-

70℃×80%RH×48h

-

耐热性

无变化

-

80℃×40min

-

耐低温性

无变化

-

-30℃×10h

-

冷热循环实验

无变化

-

-30℃×6h←→23℃×3h

(循环10次)

-

附着力

无脱落


百格测试

3M胶带(5次)

-

机械性能

拉伸强度

60

MPa

-

ISO 527

弯曲强度

85

MPa

-

ISO 178

耐药品性

耐乙醇性

无变化

-

用浸满试液的脱脂棉球涂覆在样品硬化层上,PE膜密封,室温下静置24h,纯净水洗净后观察

-

耐弱酸性(0.5%)

无变化

-

-

耐盐水性(5%)

无变化

-

-

可燃性

阻燃等级

V-2/VTM-2

E249605

 :本测试仅供参考,不作为绝对应用指标.

 可以根据客户要求定制各种尺寸(厚度1.0-4.0mm,宽幅<1220mm)的薄膜及片材


PC片材


  型号

公制尺寸

英制尺寸

包装形式

厚度

mm

宽度×长度 mm×mm

厚度

英寸

宽度×长度

英尺×英尺

表面硬化PC片材

1.00

915×1220

0.0400″

3′×4′

片材

1220×2440

4′×8′

1.50

915×1220

0.0600″

3′×4′

1220×2440

4′×8′

2. 00

915×1220

0.0800″

3′×4′

1220×2440

4′×8′

2.50

915×1220

0.1000″

3′×4′

1220×2440

4′×8′

3.0

915×1220

0.1200″

3′×4′

1220×2440

4′×8′

4.0

915×1220

0.1600″

3′×4′

1220×2440

4′×8′


 产品应用

高级镜片,可视手机镜片、数码相机、MP3、触摸屏等镜片、薄膜开关、面板、液晶显示屏、数码镜片、光学镜片等。
