防静电PC板广泛用于洁净室厂房的建造(半导体、LCD、电子、光学和医药等) ，洁净室设备的遮蔽，无尘室空间分隔，洁净设备，观察窗及设备罩，电子测试治具等。 基材为聚碳酸酯（Polycarbonate），英文缩写PC，是一种无色透明的无定性热塑性材料。市面上常见的防静电PC板通常是表面防静电，即在普通的PC板表面通过镀膜（Coating）技术，形成一层防静电的硬膜，在完美地保留基材固有的物理特性的
防静电PC板广泛用于洁净室厂房的建造(半导体、LCD、电子、光学和医药等) ，洁净室设备的遮蔽，无尘室空间分隔，洁净设备，观察窗及设备罩，电子测试治具等。

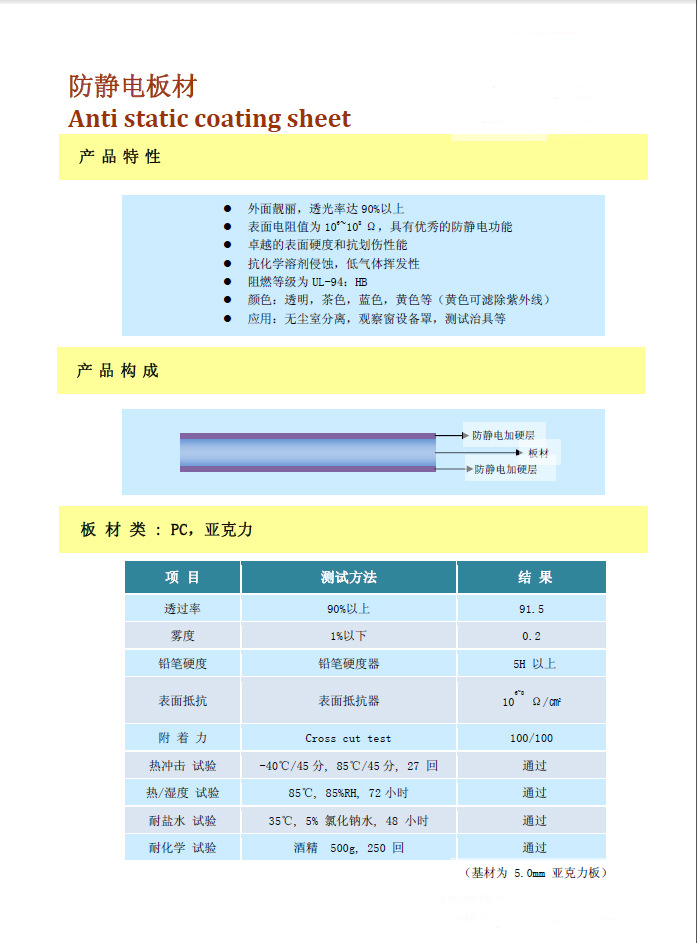

防静电PC板/PC薄膜产品物性一览表
² 高度透明，片材形式
² 双面防静电，高抗划花
项目 | 物性 | 性能指标 | 单位 | 测试条件 | 测试标准 |
光学性能 | 雾度 | <0.5 | % | - | ASTM D1003 |
透光率 | ≥90 | % | - | ASTM D1003 | |
物理性能 | 密度 | 1.2 | g/cm3 | - | ISO 1183 |
铅笔硬度 | HB~H | - | 1000g | ASTM D3363 | |
耐磨性 | 无破损 | - | 0000#钢丝绒，以250g/cm2压力，5cm行程往复25次 | - | |
耐温水性 | 无变化 | - | 80℃（温水中）×10min | - | |
耐湿性 | 无变化 | - | 70℃×80%RH×48h | - | |
耐热性 | 无变化 | - | 80℃×40min | - | |
耐低温性 | 无变化 | - | -30℃×10h | - | |
冷热循环实验 | 无变化 | - | -30℃×6h←→23℃×3h （循环10次） | - | |
附着力 | 无脱落 | 百格测试 3M胶带（5次） | - | ||
机械性能 | 拉伸强度 | 60 | MPa | - | ISO 527 |
弯曲强度 | 85 | MPa | - | ISO 178 | |
耐药品性 | 耐乙醇性 | 无变化 | - | 用浸满试液的脱脂棉球涂覆在样品硬化层上，PE膜密封，室温下静置24h，纯净水洗净后观察 | - |
耐弱酸性（0.5%） | 无变化 | - | - | ||
耐盐水性（5%） | 无变化 | - | - | ||
可燃性 | 阻燃等级 | V-2/VTM-2 | E249605 | ||

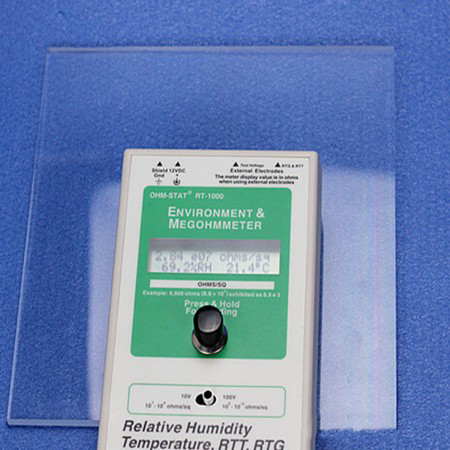

| 电性能 | 表面电阻值 | 10^6-10^8 | Ω | 10^6-10^8 | - |
注:本测试仅供参考,不作为绝对应用指标.
可以根据客户要求定制各种尺寸（厚度1.0-4.0mm，宽幅<1220mm）的薄膜及片材
PC片材
型号 | 公制尺寸 | 英制尺寸 | 包装形式 | ||
厚度 mm | 宽度×长度 mm×mm | 厚度 英寸 | 宽度×长度 英尺×英尺 | ||
表面防静电PC片材 | 1.00 | 1000×2000 | 0.0400″ | 3.28′×6.56′ | 片材 |
1220×2440 | 4′×8′ | ||||
1.50 | 915×1220 | 0.0600″ | 3.28′×6.56′ | ||
1220×2440 | 4′×8′ | ||||
2. 00 | 915×1220 | 0.0800″ | 3.28′×6.56′ | ||
1220×2440 | 4′×8′ | ||||
2.50 | 915×1220 | 0.1000″ | 3.28′×6.56′ | ||
1220×2440 | 4′×8′ | ||||
3.0 | 915×1220 | 0.1200″ | 3.28′×6.56′ | ||
1220×2440 | 4′×8′ | ||||
4.0 | 915×1220 | 0.1600″ | 3.28′×6.56′ | ||
1220×2440 | 4′×8′ | ||||
| 5.0 | 915×1220 | 0.1969″ | 3.28′×6.56′ | ||
1220×2440 | 4′×8′ | ||||
用途
洁净室厂房的建造(半导体、LCD、电子、光学和医药等) ，洁净室设备的遮蔽，无尘室空间分隔，洁净设备，观察窗及设备罩，电子测试治具等。
